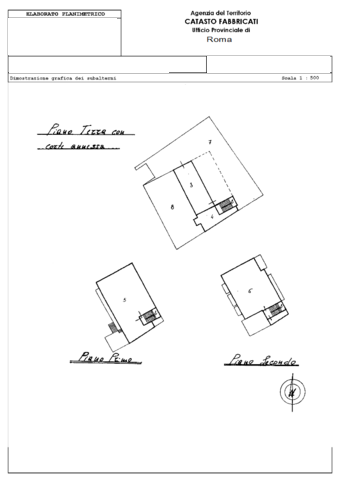

L’elaborato planimetrico si presenta come un disegno, generalmente in scala 1:500, che evidenzia i confini di un intero fabbricato o condominio e individua gli ingressi di tutte le unità immobiliari presenti. E’ possibile inoltre visualizzare le geometrie sia dei beni comuni censibili come garage e cantine condominiali, alloggio dei portieri, e sia dei beni comuni non censibili come box, giardini e terrazzi, cortili e ingressi.
Il deposito dell’elaborato planimetrico presso l’Agenzia del Territorio è stato reso obbligatorio dal 1990 e pertanto documenti antecedenti a quella data potrebbero non essere reperibili.
